کاربرد پروفیل آلومینیومی در طراحی استراکچرهای مدولار
چرا عصر جدید طراحی صنعتی، عصر سازههای مدولار است؟
جهان مهندسی در دهه اخیر با یک تغییر بنیادین روبهرو شده است؛ تغییری که در آن سرعت، انعطافپذیری، هزینه پایین و قابلیت توسعه، به معیارهای اصلی طراحی تبدیل شدهاند. پروژهها دیگر مثل گذشته ثابت نیستند؛ دائماً بهروزرسانی میشوند، تغییر میکنند، ماژولهای جدید به آنها اضافه میشود و نیازهای تازهای بهوجود میآید. این تحولات، طراحان و مهندسان را به سمت سازههایی سوق داده که هم قابل گسترش باشند، هم قابل تنظیم و هم با سرعت بالا نصب شوند.
چرا پروفیل آلومینیومی تبدیل به ستون اصلی ساخت سازههای مدولار شده است؟
پاسخ را باید در مجموعهای از ویژگیهای مهندسی، اقتصادی و عملیاتی آلومینیوم جستوجو کرد:
وزن کم، مقاومت مناسب، قابلیت اتصال بدون جوش، زیبایی ظاهری، مقاومت در برابر خوردگی و امکان ساخت شاسیهای دقیق تنها بخشی از ویژگیهای آن هستند.
در ادامه این مقاله، یک تحلیل جامع از دلایل محبوبیت آلومینیوم در سازههای مدولار ارائه میشود و بررسی میکنیم چرا استفاده از پروفیل آلومینیوم برای سازههای مدولار بهسرعت در حال تبدیلشدن به یک استاندارد صنعتی است.
آلومینیوم؛ متریالی که تعادل میان وزن، استحکام و انعطافپذیری را کامل میکند
پروفیل آلومینیومی برخلاف ظاهر سادهاش، حاصل یک فرآیند مهندسی بسیار دقیق است. ویژگیهای این مقطع، نتیجه ترکیب خاص فلز آلومینیوم، عملیات اکستروژن و ساختار مولکولی آن است. برای اینکه بفهمیم چرا این جنس مناسب سازههای مدولار است، باید جنبههای مختلف آن را بررسی کنیم.
نسبت استحکام به وزن؛ مهمترین دلیل برتری آلومینیوم نسبت به فولاد
هر مهندسی هنگام طراحی سازه، بهدنبال مقطعی است که بتواند بار لازم را تحمل کند اما وزن کلی سازه را تا حد ممکن کاهش دهد. آلومینیوم این قابلیت را بهخوبی ارائه میدهد:
- وزن آلومینیوم یکسوم فولاد است
- اما تحمل بار آن با طراحی صحیح پروفیلها بسیار مطلوب است
- در صورت استفاده از آلیاژ ۶۰۶۱ یا ۶۰۶۳، سازه در برابر خمش و پیچش عملکرد قابلقبولی دارد
این تناسب میان وزن و مقاومت باعث شده در ساخت:
- فریم خطوط مونتاژ
- شاسی تجهیزات
- سازههای نمایشگاهی
- فریم رباتها
- ماژولهای قابل حمل
آلومینیوم در اولویت قرار گیرد.
مقاومت محیطی بالا؛ مناسب محیطهای مرطوب، شیمیایی و صنعتی
آلومینیوم وقتی در تماس با هوا قرار میگیرد، بهطور طبیعی یک لایه اکسیدی بسیار نازک، سخت و پایدار روی آن تشکیل میشود. این لایه باعث میشود:
- زنگ نزند
- در برابر رطوبت مقاومت داشته باشد
- در محیطهای خورنده بهتر از فولاد عمل کند
- نیاز به رنگ یا پوشش ضدزنگ نداشته باشد
این موضوع در سازههای مدولار اهمیت زیادی دارد؛ چون بسیاری از سازهها در محیطهای نیمهمرطوب، صنعتی یا حتی فضای باز قرار میگیرند.
قابلیت اتصال بدون جوش؛ عصری جدید در ساخت سازههای صنعتی
در گذشته تقریباً تمام سازهها با جوشکاری ساخته میشدند. این روش علاوه بر هزینه، مشکلات دیگری هم دارد:
- ایجاد تنش پسماند
- تابیدگی
- نیاز به رنگکاری
- زمان اجرای طولانی
- وابستگی به نیروی کار متخصص
اما پروفیلهای آلومینیومی شیاردار امکان ساخت سازهها را صرفاً با:
- پیچ
- مهره
- براکت
- اتصالات T-slot
فراهم کردهاند. در این روش:
- سازه مدولار میشود
- بدون آسیب قابل بازکردن است
- خطاهای انسانی کاهش مییابد
- سرعت اجرای پروژه چند برابر میشود
این ویژگی باعث شده در صنایع تولیدی که زمان در آن نقش حیاتی دارد، آلومینیوم بهعنوان ساختار پایه انتخاب شود.
زیبایی ظاهری و قابلیت همخوانی با طراحیهای مدرن
بسیاری از سازههای مدولار در فضاهای صنعتی و عمومی استفاده میشوند. ظاهر آلومینیوم:
- مینیمال
- مدرن
- قابل هماهنگی با شیشه و کامپوزیت
- بدون نیاز به رنگ
- مقاوم در برابر تغییر رنگ
است. این ویژگی در سازههای نمایشگاهی، تجهیزات پزشکی، دستگاههای صنعتی و فضاهای تحقیقاتی اهمیت دارد.
کاربردهای گسترده پروفیل آلومینیومی در ساخت استراکچرهای مدولار
در این بخش از مقاله وارد مطالعه عمیقتر کاربردها میشویم. سازههای مدولار براساس نیازهای مختلف طراحی میشوند و دلیل محبوبیت آلومینیوم هم دقیقاً همین گستردگی است.
طراحی فریم دستگاهها و تجهیزات صنعتی
اولین و مهمترین کاربرد پروفیلهای آلومینیومی، طراحی فریم دستگاههایی است که نیاز به:
- استحکام
- وزن پایین
- امکان اصلاح ساختار
- توسعهپذیری
دارند.
برای مثال:
- دستگاههای بستهبندی
- ماشینآلات مونتاژ
- تجهیزات تست
- CNCهای سبک
- میزهای صنعتی
- رباتهای خطی
معمولاً از ساختارهای آلومینیومی ساخته میشوند. این سازهها بدون نیاز به قطعات سنگین، بهراحتی وزن دستگاه را تحمل میکنند.
سازههای قابل تنظیم (Adjustable Frames)
در بسیاری از سیستمهای صنعتی، سازه باید قابلیت تنظیم داشته باشد. مثلاً:
- ارتفاع میز
- فاصله ریلها
- زاویه قطعات
- محل نصب سنسورها
پروفیل آلومینیومی به دلیل شیارهای منظم و استاندارد، این امکان را بهطور طبیعی فراهم میکند. با شلکردن چند پیچ، کل ساختار تغییر میکند و برای انطباق با تغییرات فرآیند تولید آماده میشود.
کاربرد در خطوط مونتاژ (Assembly Lines)
خط تولید قلب هر کارخانه محسوب میشود. در چنین محیطی:
- هر ساعت توقف هزینهساز است
- تغییرات باید سریع انجام شود
- ایمنی نقش اصلی دارد
آلومینیوم گزینهای ایدهآل برای فریم خطوط مونتاژ است:
- مدولار
- قابل توسعه
- سبک
- ایمن
- بدون نیاز به جوشکاری
به همین دلیل امروزه در صنایع خودرو، لوازم خانگی، الکترونیک و تجهیزات سبک، تقریباً تمام خطوط مونتاژ از سازههای آلومینیومی ساخته میشود.
کابینتهای صنعتی، کاورینگ دستگاهها و حفاظ ایمنی
در بسیاری از خطوط، نیاز به ساخت:
- پوشش محافظ دستگاه
- کابینت ابزار
- کاورهای شفاف
- حفاظ پلکسی
- محفظه کنترل
وجود دارد. آلومینیوم در این کاربردها بهترین عملکرد را ارائه میدهد چون:
- سبک است
- براحتی با شیشه و طلق ترکیب میشود
- نصب سریع دارد
- ظاهر حرفهای ایجاد میکند
غرفهسازی نمایشگاهی
نمایشگاهها نیازمند سازههایی هستند که:
- سریع نصب شوند
- وزن کمی داشته باشند
- زیبا باشند
- قابل حمل باشند
پروفیل آلومینیومی دقیقاً این ویژگیها را دارد. ساخت غرفه با پروفیل آلومینیومی فقط چند ساعت زمان میبرد و بدون هرگونه تجهیزات سنگین انجام میشود.
استراکچرهای رباتیک و تجهیزات تحقیقاتی
در محیطهای تحقیقی، سازهها دائماً تغییر میکنند. رباتها، تجهیزات تست، میزهای آزمایشگاهی و سیستمهای حرکتی همه به سازهای نیاز دارند که:
- دقیق
- پایدار
- قابل تنظیم
- سبک
باشد. به همین دلیل آلومینیوم یکی از پرکاربردترین متریالها در آزمایشگاههای مهندسی است.
مزایای ساختاری و فنی سازههای مدولار آلومینیومی
در این بخش وارد تحلیل فنیتر میشویم و ویژگیهایی را بررسی میکنیم که باعث شده پروفیل آلومینیومی در دنیا به استاندارد طراحی سازههای مدولار تبدیل شود.
انعطافپذیری طراحی سازهای که با نیاز پروژه هماهنگ میشود
یکی از مهمترین مزیتهای سازههای مدولار آلومینیومی، قابلیت شخصیسازی بالای آنهاست. هر قطعه، با چند پیچ و براکت قابل تغییر است.
این ویژگی باعث میشود سازه:
- برای پروژههای مختلف قابل استفاده باشد
- با افزایش ظرفیت تولید، دوباره طراحی شود
- در فضاهای محدود، قابلیت بازطراحی داشته باشد
- بدون تخریب و دورریزی قطعات توسعه یابد
به بیان دیگر، طراحان صنعتی از یک سازه آلومینیومی میتوانند دهها نسخه مختلف بسازند.
کاهش هزینههای نگهداری و تعمیرات
سازههای ساختهشده از فولاد همیشه نیازمند نگهداری هستند:
- رنگکاری
- ضدزنگ
- تعمیرات جوش
- رفع تابیدگی
- تعویض قطعات پوسیده
اما آلومینیوم تقریباً هزینه نگهداری ندارد. این موضوع در صنایعی مثل غذایی، دارویی و تجهیزات الکترونیک اهمیت زیادی دارد چون نمیتوانند از سازههایی استفاده کنند که پوسته میدهد، زنگ میزند یا تغییر رنگ پیدا میکند.
سهولت حملونقل و نصب
بسیاری از سازههای مدولار بهصورت:
- کیت
- بستهبندیشده
- نیمهمونتاژ
عرضه میشوند. وزن کم پروفیلهای آلومینیومی باعث میشود:
- انتقال آنها با وانت یا خودروی سواری امکانپذیر باشد
- نصب با دو نفر انجام شود
- نیازی به جرثقیل، لیفتراک یا جوشکار نباشد
این موضوع زمان اجرای پروژه را بهشدت کاهش میدهد.
کاهش بار مرده در سازههای صنعتی
در بسیاری از فریمها و شاسیها، وزن سازه بخش مهمی از بار مرده را تشکیل میدهد. هرچه سازه سبکتر باشد:
- مصرف انرژی کمتر میشود
- لرزشهای ناخواسته کاهش مییابد
- در حملونقل و جابجایی، دستگاهها آسیب نمیبینند
به همین دلیل در خطوط مونتاژ، تغییر مکان تجهیزات بسیار سادهتر خواهد بود.

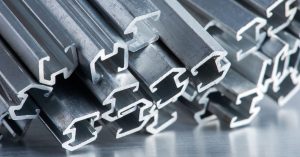

چرا پروفیل آلومینیومی شیاردار بهترین انتخاب برای سازههای مدولار است؟
پروفیل آلومینیومی معمولی تنها بخشی از پاسخ است. آنچه سازههای مدولار را واقعاً قدرتمند و قابل تنظیم میکند، پروفیل آلومینیومی شیاردار T-slot است.
در ادامه مزایا و رفتار مهندسی این نوع مقاطع بررسی میشود.

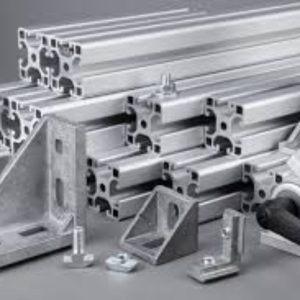

شیارهای دقیق برای نصب اتصالات بدون جوش
شیارهای استانداردی که روی پروفیلها قرار دارد، یک مسیر مشخص برای نصب ایجاد میکند. این شیارها بهگونهای طراحی شدهاند که:
- مهره T شکل درون آن قفل شود
- گشتاور مناسب منتقل شود
- نصب زاویهها، لولاها، چرخها یا تجهیزات بهصورت ایمن انجام شود
این طراحی باعث میشود سازه مانند یک سیستم LEGO حرفهای قابل تنظیم باشد.

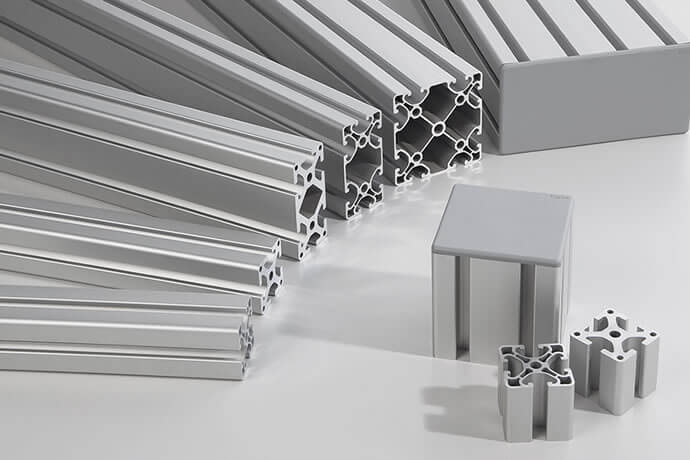

استاندارد ابعادی مشخص سازگار با تمام اتصالات بازار
پروفیلهای آلومینیومی صنعتی معمولاً براساس استانداردهای:
- ۲۰×۲۰
- ۳۰×۳۰
- ۴۰×۴۰
- ۴۰×۸۰
- ۴۵×۴۵
- ۹۰×۹۰
تولید میشوند.
این استاندارد باعث میشود:
- اتصالات برندهای مختلف با پروفیلها سازگار باشند
- دستگاهساز بتواند از تجهیزات موجود استفاده کند
- طراحی سادهتر شود
- پروژه سریعتر پیش برود
تحمل بار مناسب در مقاطع مستطیلی و ترکیبی
برای طراحی سازههای بزرگتر، معمولاً از مقاطع ۴۰×۸۰ یا ۴۵×۹۰ استفاده میشود. این مقاطع دارای:
- ممان اینرسی بالاتر
- مقاومت خمشی بهتر
- رفتار پایدارتر تحت بارهای جانبی
هستند.
تحلیل تخصصی عملکرد پروفیل آلومینیوم در برابر نیروهای مختلف
برای اینکه انتخاب مهندسی درستی انجام شود، لازم است بدانیم آلومینیوم چگونه تحت نیروهای مختلف رفتار میکند.
رفتار در برابر بار خمشی
آلومینیوم اگرچه نرمتر از فولاد است، اما مقاطع مهندسیشده شیاردار:
- ممان اینرسی بالایی ایجاد میکنند
- سطح مقطع مؤثر را افزایش میدهند
- با طراحی ترکیبی، مقاومت خمشی خوبی ارائه میدهند
به همین دلیل در سازههایی مانند قفسههای صنعتی یا میزهای سنگینکار استفاده میشود.
رفتار در برابر ارتعاش
اگر سازه تحت ارتعاش باشد، آلومینیوم دو مزیت دارد:
- وزن کم → کاهش انتقال ارتعاش
- اتصالات پیچمحور → امکان کاهش لقی و سفتکاری
به همین دلیل در تجهیزات CNC سبک، فریم رباتها، و خطوط مونتاژ سریع از آلومینیوم استفاده میکنند.
رفتار در برابر خستگی
آلومینیوم ذاتاً مقاومت خستگی کمتری نسبت به فولاد دارد، اما در طراحیهای مدولار:
- بار دینامیکی بین چند عضو توزیع میشود
- ساختار شبکهای، فشار را متعادل میکند
- انعطاف مقطع باعث کاهش نقطه شکست میشود
به همین دلیل در پروژههای نیمهسنگین، عملکرد کاملاً قابل قبول دارد.
مقایسه سازههای مدولار آلومینیومی و سازههای فولادی
این بخش برای کسانی مفید است که میان فولاد و آلومینیوم مردد هستند.
سرعت اجرا
| نوع سازه | زمان ساخت | نیاز به جوش | نیاز به رنگ | قابلیت اصلاح |
|---|---|---|---|---|
| فولادی | بالا | دارد | دارد | کم |
| آلومینیومی | بسیار کم | ندارد | ندارد | بسیار بالا |
هزینه نهایی پروژه
هزینه فولاد در ظاهر کمتر است اما:
- جوشکاری
- رنگکاری
- حملونقل سنگین
- تعمیرات دورهای
هزینه کلی را بسیار بالاتر میبرد.
درحالیکه آلومینیوم:
- بدون تعمیر
- بدون رنگ
- بدون تجهیزات سنگین است.
زیبایی و سازگاری با محیطهای داخلی
آلومینیوم بدون رنگ ظاهری مدرن و صنعتی دارد.
نقش عملیات آنادایز در افزایش عملکرد پروفیلهای مدولار
آنادایز، یک پوشش سطحی بسیار مقاوم ایجاد میکند که:
- سختی سطح را افزایش میدهد
- مقاومت خوردگی را چند برابر میکند
- زیبایی سطح را بیشتر میکند
- چسبندگی آلودگی و چربی را کاهش میدهد
این موضوع در سازههای نمایشگاهی و تجهیزات پزشکی بسیار مهم است.
بررسی کاربردهای خاص پروفیل آلومینیومی در پروژههای مدولار
در این بخش مواردی را مرور میکنیم که کمتر به آنها پرداخته شده اما اهمیت بالایی دارند.
سیستمهای حرکتی رباتیک
پروفیل آلومینیومی میتواند:
- مسیر حرکت ربات را تشکیل دهد
- نگهدارنده سنسورها باشد
- بازوها را حمل کند
- در رباتهای آموزشی شاسی اصلی باشد
ساخت سیستمهای انتقال مواد سبک
در صنایع بستهبندی و غذایی، بسیاری از نوارنقالهها بر پایه آلومینیوم ساخته میشوند.
تجهیزات کنترل کیفیت و کالیبراسیون
آلومینیوم بهدلیل رفتار پایدار در دماهای مختلف، مناسب این نوع سازههاست.
آینده طراحی سازههای صنعتی با آلومینیوم
جهتگیری جهانی طراحی صنعتی نشان میدهد که:
- مدولار بودن
- سبک بودن
- قابلیت توسعه
- سازگاری با محیط
اهمیت بیشتری پیدا کرده است.
پیشبینی میشود سازههای فولادی در بسیاری از پروژههای سبک و متوسط بهطور کامل جای خود را به آلومینیوم بدهند.
انتخاب پروفیل مناسب برای سازههای مدولار چگونه انجام میشود؟
در این بخش راهنمای انتخاب مهندسی ارائه میشود.
تعیین نوع بارگذاری
- خمشی
- فشاری
- برشی
- پیچشی
- ارتعاشی
انتخاب ضخامت و ابعاد مناسب
برای سازههای کوچک → ۲۰×۲۰ یا ۳۰×۳۰
برای سازههای متوسط → ۴۰×۴۰
برای سازههای سنگین → ۴۰×۸۰ یا ۹۰×۹۰
انتخاب نوع اتصال
براکت، گوشه، T-nut، پیچ T-slot، لولا، چرخ…
نقش مشاوره فنی در انتخاب مقطع مناسب
انتخاب اشتباه پروفیل آلومینیومی باعث:
- لقی
- افت مقاومت
- لرزش
- کاهش عمر سازه میشود.
مجموعههایی مانند جهان آذر با تجربه در تولید پروفیلهای صنعتی، معمولاً پیش از خرید به مشتری کمک میکنند مقطع مناسب را انتخاب کند.
اگر در حال طراحی یک سازه مدولار، فریم دستگاه یا ساختار قابل تنظیم هستید و نیاز دارید مناسبترین نوع مقطع آلومینیومی را انتخاب کنید، دریافت مشاوره مهندسی میتواند انتخاب نهایی شما را دقیقتر کند. تیم فنی جهان آذر براساس نوع بارگذاری، ابعاد سازه و شرایط محیطی، مدل مناسب پروفیل را پیشنهاد میدهد.
